Pantalla LCD

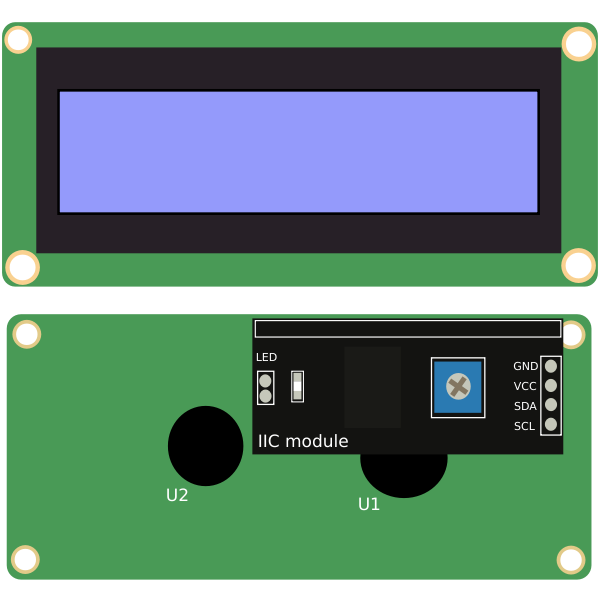

Estas pantallas LCD (Liquid Crystal Display), son actuadores que sirven para mostrar datos. Suele haber dos tipos la 16x2 (16

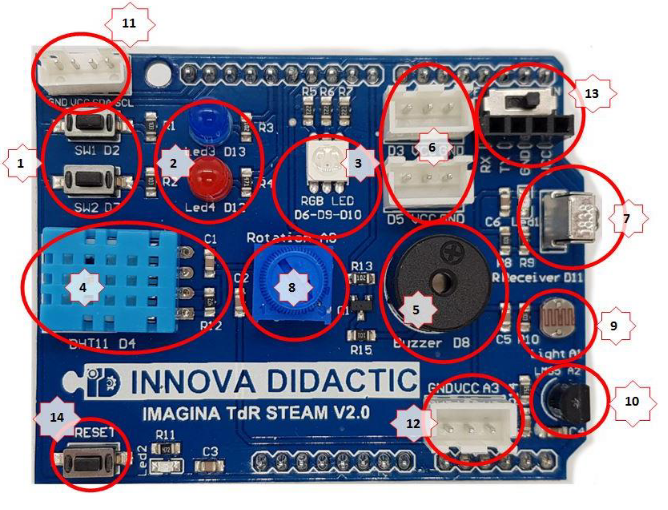

columnas y dos filas) y las 20x4 (20 columnas y 4 filas). La conexión de estas pantallas con ESP32 STEAMakers suele ser por el puerto o bus I2C, en TDR-Steam tenemos una conexión a tal efecto (conector 11), con pines Vcc, GND, SDA y SCL. En la parte trasera de la pantalla tenemos los mismos pines para ser conectados con los pines del conector 11 de TDR-Steam.

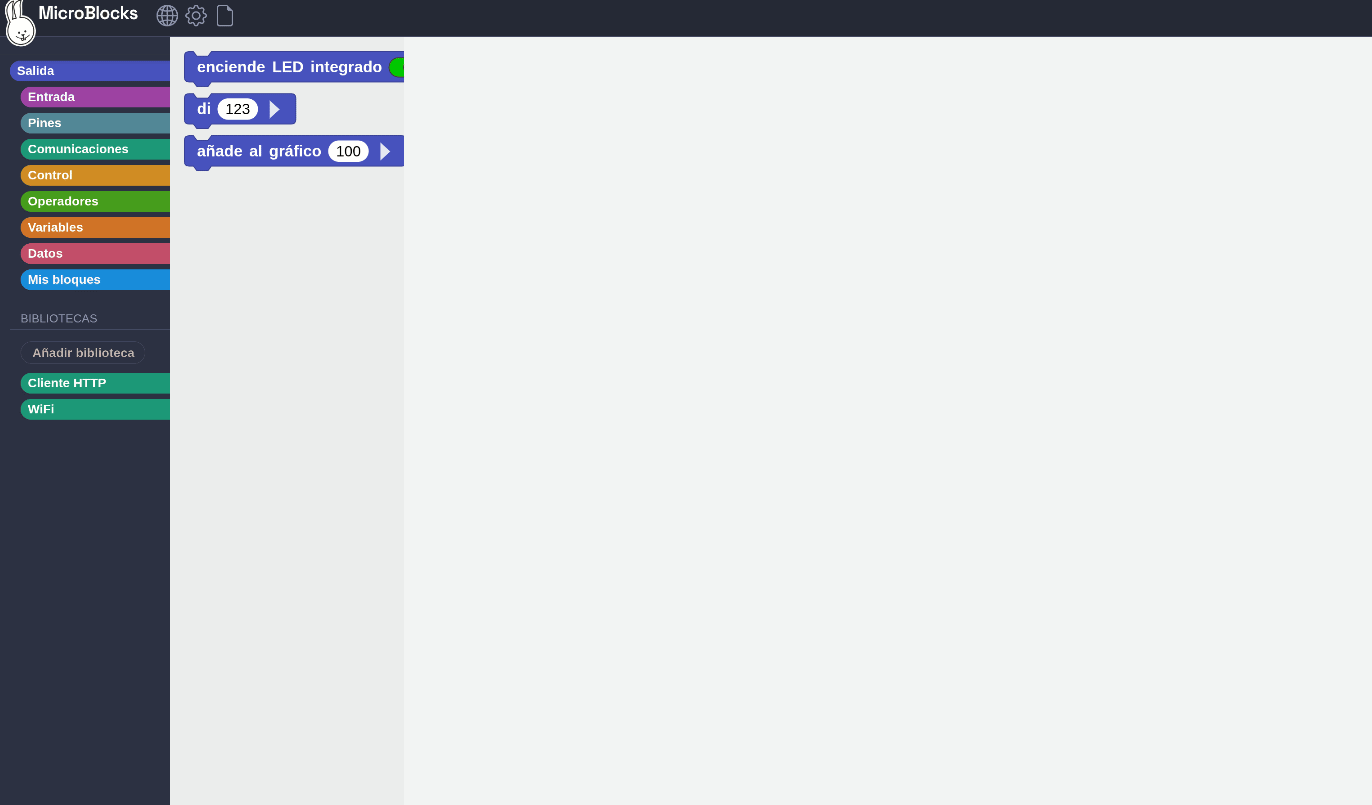

Las instrucciones o bloques de microblocks para controlar pantallas LCD, se ponen a disposición cargando una librería llamada "LCD Display".
Tarea Reto 19
- Duración:
- 30
- Agrupamiento:
- 1
Se trata de un control de turno, para ello tenemos dos pulsadores SW1 (entrada digital 2/IO26) y SW2 (entrada digital 7/IO14) y una pantalla LCD 16x2 (16 columnas y 2 filas) para mostrar el turno actual. Si se pulsa el pulsador SW1 el turno avanza en uno, si se pulsa el pulsador SW2 el turno retrocede en uno. El turno no puede ser un número negativo.
Objetivos:
- Conocer y usar pantalla LCD.
- Repaso de funciones.
- Repaso de condicionales.
- Repaso de pulsadores.

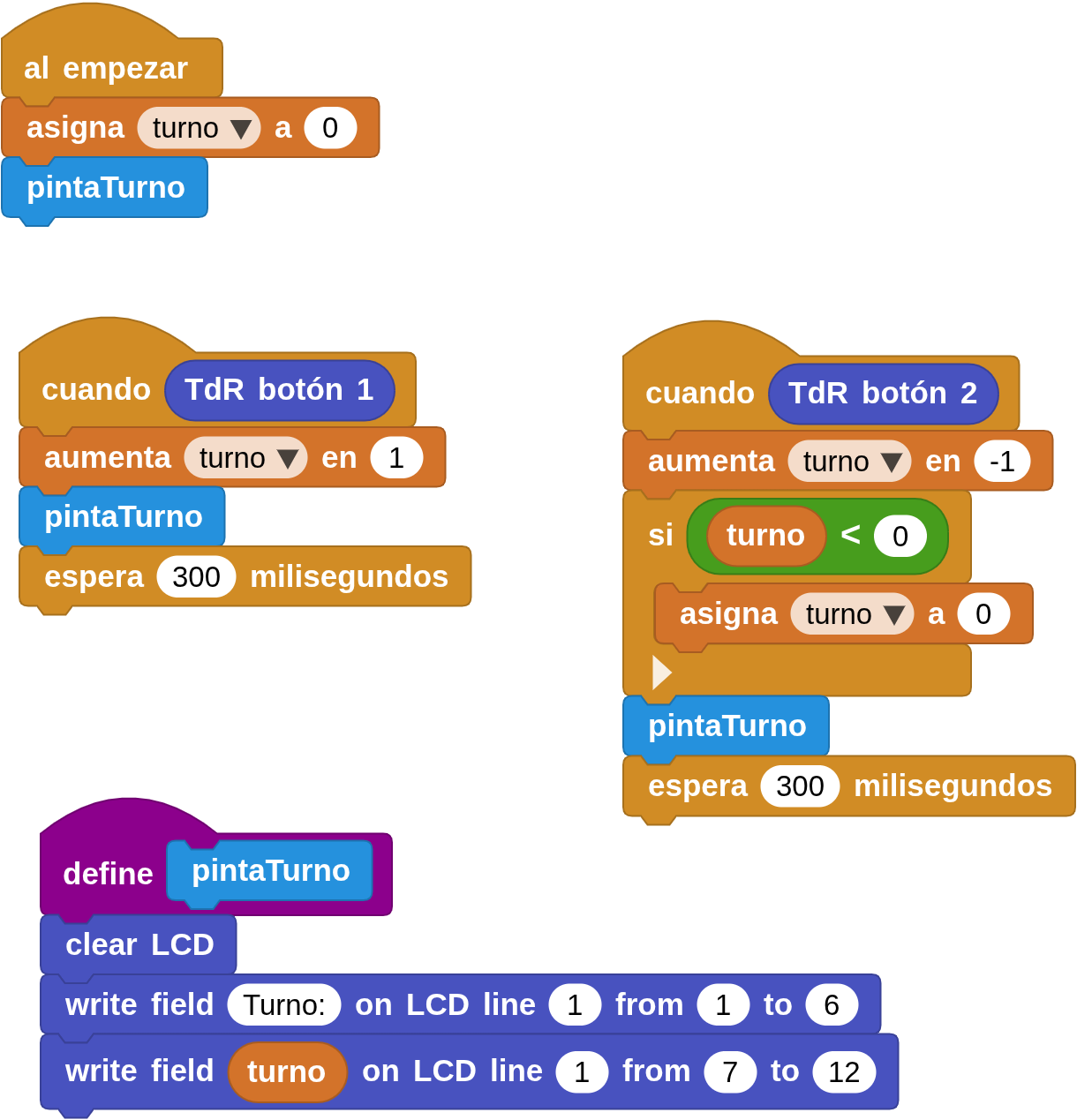

Código:
