DHT11 en TDR-Steam

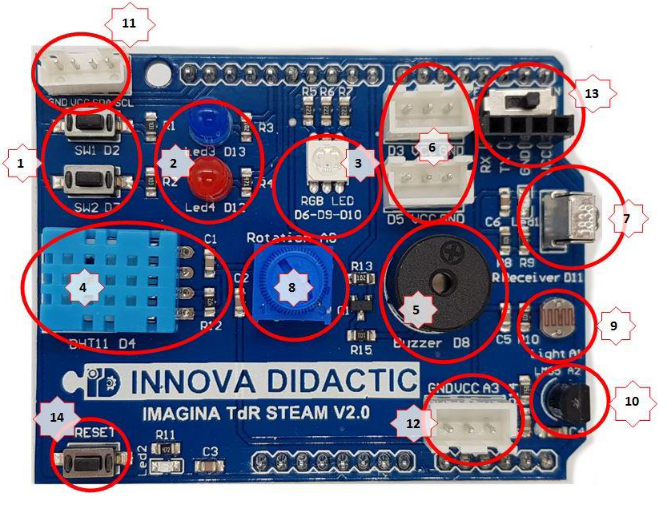

La placa TDR-Steam tenemos el sensor DHT11 digital conectado al pin digital 4/ IO17. Este sensor digital nos da la lectura simultánea de humedad y temperatura.
| Sensor/Actuador/Módulo | Pin de conexión | |
| 4 | Módulo DHT11 Sensor de temperatura y humedad | D4/IO17 |
Para saber más de DHT11

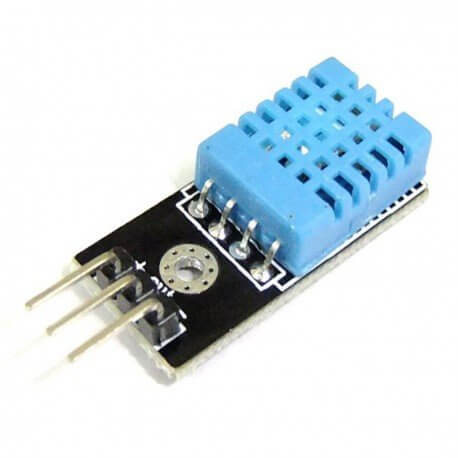

El DHT11 es un sensor que permite realizar la medición simultánea de temperatura y humedad.
Estos sensores disponen de un microprocesador que realiza la medición, dando su valor mediante una señal digital, no como el LM35, por tanto es menos sensible al ruido. Al ser una señal digital es muy sencillo adquirir esta información por la placa de control. Para adquirir esta información lo haremos a través de instrucciones que forman parte de una librería.
Las precisión y capacidades de medición del DHT11 son pobres:
- Medición de temperatura entre 0 a 50, con una precisión de 2ºC
- Medición de humedad entre 20 a 80%, con precisión del 5%
- Frecuencia de muestreo de 1 muestras por segundo (1 Hz)
Tarea Reto 2 Kits
- Duración:
- 30
- Agrupamiento:
- 1

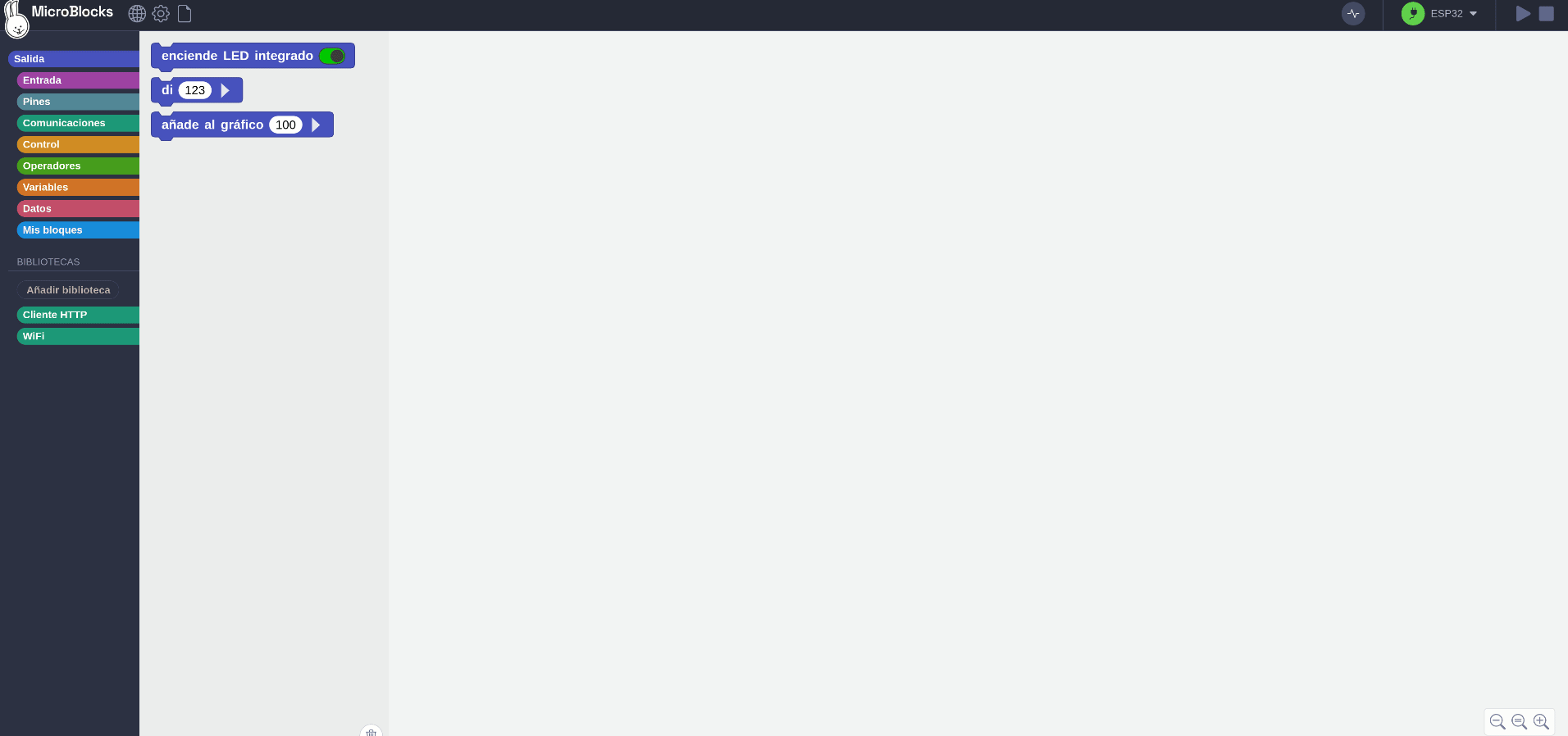

Se trata de adquirir del sensor DHT11 (conectado a entrada digital 4/IO17 de TDR-Steam) el valor de humedad y temperatura cada segundo y mostrarlo en la pantalla LCD 16x2. Además a través de comunicación serie se representarán las gráficas de los valores de humedad y temperatura. También enseñaremos como descargarse los datos obtenidos en formato csv, para poder analizarlos con una hoja de cálculo posteriormente.
Objetivos:
- Repaso de pantalla LCD.
- Conocer y usar graficado de sensores.

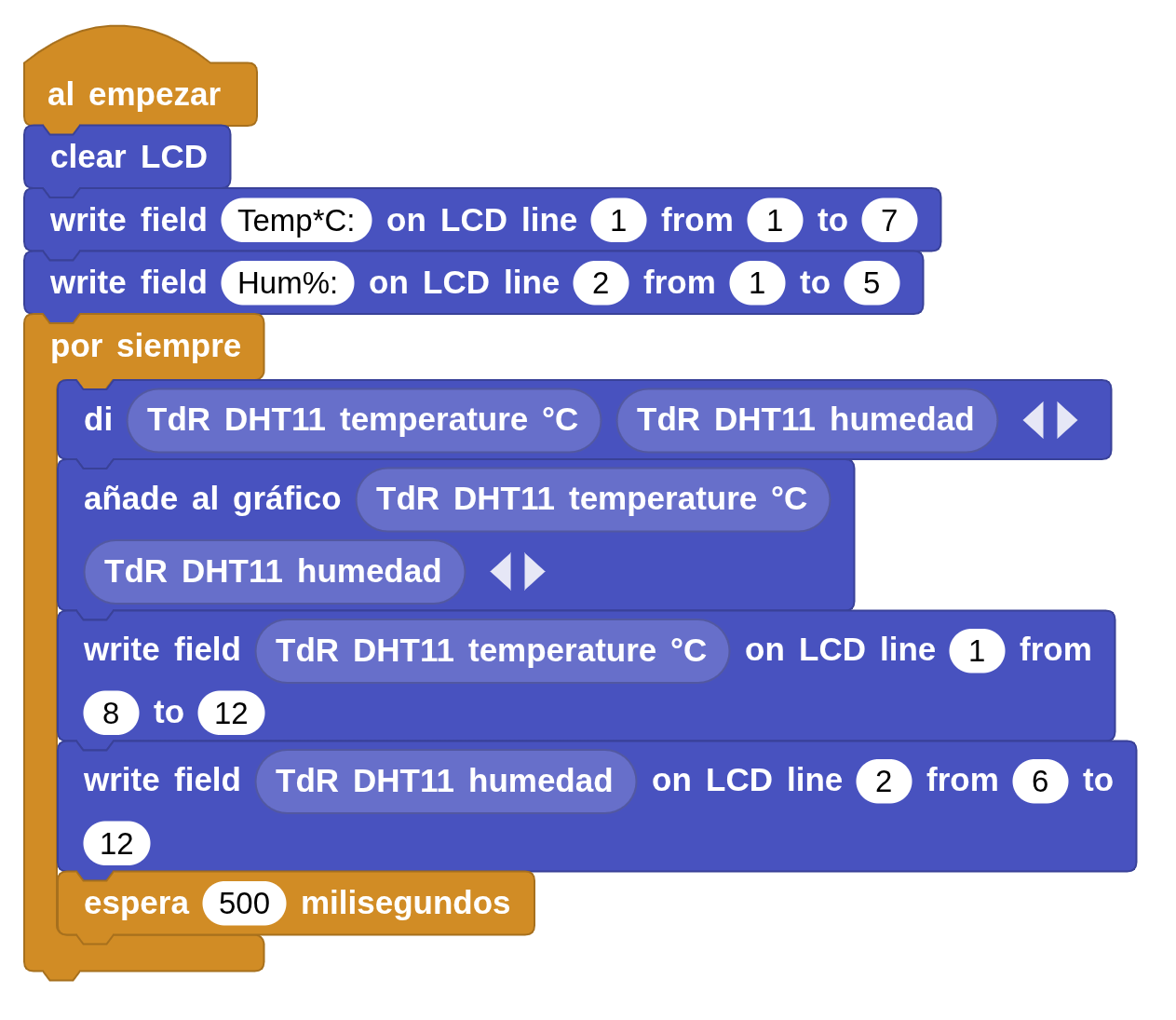

Código:
